核心特点

1. 代码即图表
   • 使用简洁的文本语法（如 graph TD 表示流程图）描述图表结构，无需图形化工具。
   • 示例：



     代码

     graph TD
       A[开始] --> B{判断条件}
       B -->|是| C[执行操作1]
       B -->|否| D[执行操作2]
       C --> E[结束]
       D --> E
2. 支持多种图表类型
   • 流程图（Flowchart）：展示流程、逻辑关系。
   • 时序图（Sequence Diagram）：记录对象间消息传递顺序。
   • 甘特图（Gantt Chart）：项目进度规划与跟踪。
   • 类图（Class Diagram）：面向对象系统的结构设计。
   • 状态图（State Diagram）：对象状态转换。
   • 饼图（Pie Chart）：数据占比可视化。
3. 高度可定制
   • 通过 CSS 或主题配置自定义颜色、字体、线条样式等。
   • 支持交互功能（如点击节点触发事件）。
4. 与 Markdown 深度集成
   • 在 GitHub、GitLab、VS Code、Jupyter Notebook 等平台中直接渲染，无缝嵌入文档。
   • 示例：
     markdown

     ```mermaid
     sequenceDiagram
       Alice->>Bob: 发送消息
       Bob-->>Alice: 回复确认
5. 浏览器与服务器端渲染
   • 前端：通过 <script> 标签引入 Mermaid 库，在浏览器中实时渲染。
   • 后端：使用 Node.js 库（如 mermaid.cli）生成静态图片（PNG/SVG）。

典型应用场景

1. 技术文档与 API 说明
   • 在 README 文件中使用流程图解释系统架构或 API 调用流程。
2. 敏捷开发与项目管理
   • 用甘特图规划 sprint 任务，时序图记录系统交互流程。
3. 教育与培训材料
   • 生成算法流程图或软件架构图，辅助教学理解。
4. 会议演示与团队协作
   • 在幻灯片或协作平台（如 Confluence）中快速创建可视化内容。

基本语法示例

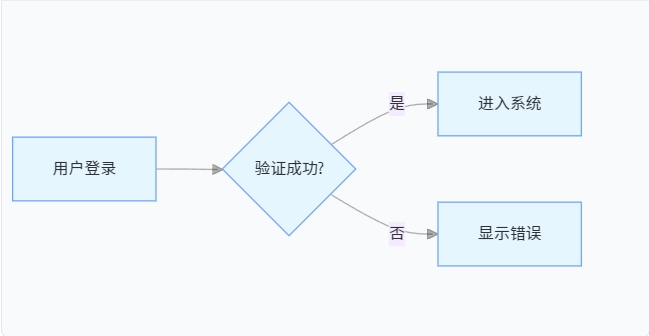

1. 流程图



   代码

   graph LR
     A[用户登录] --> B{验证成功?}
     B -->|是| C[进入系统]
     B -->|否| D[显示错误]

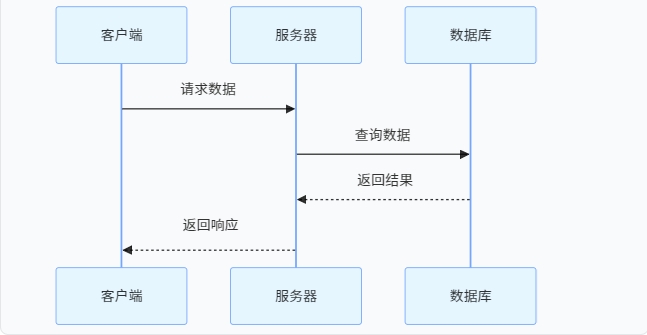

2. 时序图



   代码

   sequenceDiagram
     客户端->>服务器: 请求数据
     服务器->>数据库: 查询数据
     数据库-->>服务器: 返回结果
     服务器-->>客户端: 返回响应

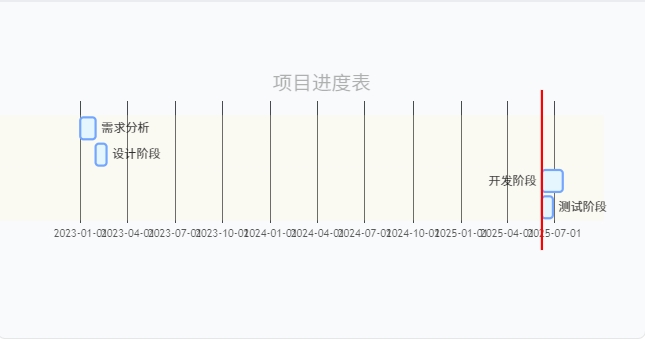

3. 甘特图



   代码

   gantt
     title 项目进度表
     dateFormat  YYYY-MM-DD
     需求分析       :a1, 2023-01-01, 30d
     设计阶段       :after a1, 20d
     开发阶段       :after a2, 40d
     测试阶段       :after a3, 20d

集成与使用方式

1. Markdown 编辑器
   • 在 VS Code 中安装 Markdown Preview Mermaid Support 插件。
   • 在 Obsidian 中直接使用 Mermaid 代码块。
2. 静态网站生成器
   • Hugo、Jekyll、Next.js 等框架可通过插件支持 Mermaid。
3. 在线工具
   • Mermaid Live Editor：实时编辑和预览图表。
   • Diagrams.net：支持导入 Mermaid 语法。
4. 编程集成
   • 在 JavaScript 项目中引入 mermaid 库：
     html

     预览

     <script src="https://cdn.jsdelivr.net/npm/mermaid@10/dist/mermaid.min.js"></script>
     <script>mermaid.initialize({startOnLoad:true});</script>


优缺点对比

替代工具

• Draw.io：功能全面的在线绘图工具，支持拖拽操作。
• Lucidchart：协作式图表工具，适合团队共同编辑。
• PlantUML：类似 Mermaid 的文本驱动图表工具，侧重 UML 图。
• Graphviz：专业级图形可视化工具，适合复杂网络拓扑图。

总结
